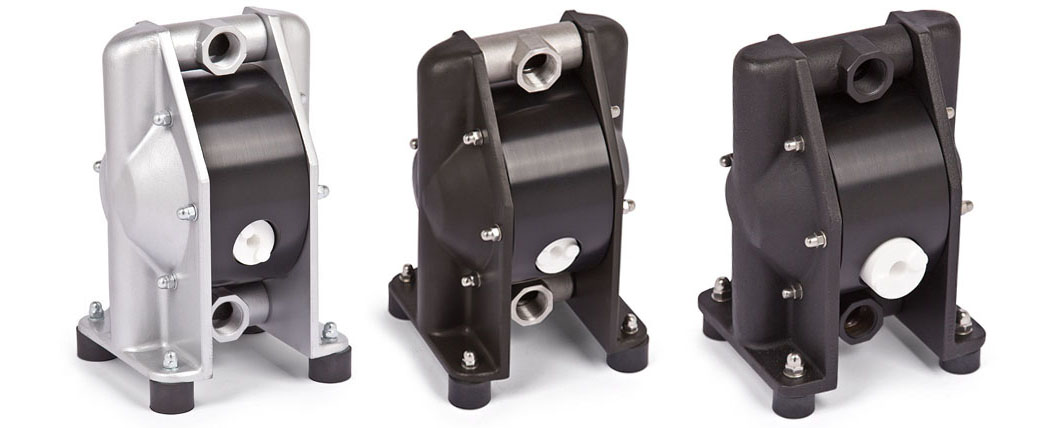

МЕТАЛЛИЧЕСКАЯ СЕРИЯ
Конструктивные особенности:
максимальная температура 120 °Смаксимальный напор 14 барвоздушный механизм не нуждается в смазкенебольшое потребление воздухаРазличные варианты присоединений:стандартное присоединение — внутренняя резьба BSPPN10, PN16, ANSI, NPTдвойные патрубкивозможность поворота патрубков на 180 °Надежность и прочность:бережный процесс перекачивания возможность перекачивания вязких продуктовседла клапанов изготовлены из нержавеющей стали AISI 316 и встроены в корпуса насосаПрочные мембраны (диафрагмы):гладкая рабочая поверхностьотсутствие центрального сквозного отверстияотсутствие металлических частей, контактирующих с перекачиваемой жидкостьюматериал, соответствующий задаче
| МЕМБРАНЫ (ДИАФРАГМЫ | РАБОЧАЯ ТЕМПЕРАТУРА MIN MAX | ДЕТАЛИ, КОНТАКТИРУЮЩИЕ С ПРОДУКТОМ |
|---|---|---|
| NBR: Маслобензостойкая резина. Хорошая стойкость к растворителям, ЛВЖ, воде,маслам. Не подходит для высокополярных растворителей (ацетон, и пр.), озона, хлорированных углеводородов и нитроуглевлодородов. | -30°C +90°C | PE (полиэтилен) очень прочный и чрезвычайно устойчив к истиранию. Влагопоглощающая способность очень низкая. Хорошая химическая стойкость к основным химическим продуктам. Только такие сильные оксиданты, как азотная кислота, серная кислота и галогены могут испортить РЕ. РЕ составляет конкуренцию РР (полипропилену), который часто используется в производстве насосов. Считается, что температурные и химические параметры у этих двух материалов одинаковые. Тем не менее общее сходство механических свойств этих материалов ограничено: испытания, основанные на взаимодействии данных материалов с водой и песком, показали, что устойчивость к абразиву у РЕ в 7 раз выше, чем у РР и в 1,6 раз выше, чем у стали. РЕ также устойчив, чем например, чугун или алюминий. Эта высокая стойкость играет важную роль во многих областях применения (гальванические ванны, печатные краски, известковое молоко, шликер и глазурь в керамической промышленности). PTFE это термопластиковый полимер или тетрафторэтилен. Он имеет гладкую поверхность и очень низкий коэффициент трения. Физиологически безвреден, может использоваться при высоких температурах и обладает практически универсальной устойчивостью к химически агрессивным средам. Тем не менее он слабо устойчив к абразиву и становится хрупким при отрицательных температурах. |
| EPDM: Этиленпропилендиеновый каучук. Очень хорошая химическая стойкость. Не подходит для масел и растворителей. Стоек к кетонам и спиртам. | -40°C +120°C | |
| PTFE: Политетрафторэтилен, фторопласт. Один из самых химически стойких материалов. Очень немного веществ, к которым он не стоек: щелочные металлы, газообразный фтор и некоторые фторозамещенные химикаты:хлортрифторид или дифторид кислорода, высвобождающие свободный фтор при увеличении температуры. | -37°C +120°C |

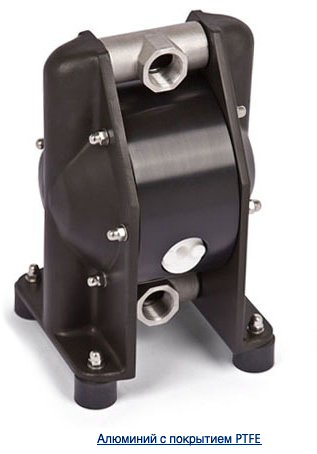

НАСОСЫ ИЗ АЛЮМИНИЯ, АЛЮМИНИЯ С ПОКРЫТИЕМ PTFE И ЧУГУНА
| 15/25 | 20/75 | 25/125 | 40/315 | 50/565 | 80/850 | |
|---|---|---|---|---|---|---|
| Максимальная производительность, л/мин | 25 | 75 | 125 | 315 | 565 | 850 |
| Макс. напор, бар | 8 | |||||
| Размер присоединений патрубков (внутр. резьба) | 1/2" | 3/4" | 1" | 1 1/2" | 2" | 3" |
| Размер штуцера сжатого воздуха (внутр. резьба) | R 1/8" | R 1/4" | R 1/4" | R 1/2" | R 1/2" | R 3/4" |
| Высота всасывания всухую, м.в.с | 2.0 | 3.0 | 4.0 | 4.0 | 5.0 | 5.0 |
| Высота всасыв. под заливом, м.в.с. | 9 | 8.0 | ||||
| Макс. диаметр твердых частиц, мм | 3 | 4 | 7 | 10 | 12 | 15 |
| Макс. рабочая температура - NBR, EPDM, °C | 80 | |||||
| Макс. рабочая температура - PTFE, °C | 120 | 110 | ||||
| Вес - Aлюминиевое исполнение, кг | 1.9 | 4.9 | 8 | 18 | 33 | 120 |
| Материал корпуса | Алюминий, Алюминий с покрытием PTFE, Чугун | |||||
| Материал мембран (диафрагм) | NBR, EPDM или TFM/PTFE | |||||
| Материал шариковых клапанов | NBR, EPDM, PTFE, AISI 316, PU | NBR, EPDM, PTFE | ||||
| Материал уплотнительных колец | NBR, EPDM или FEP/FPM | |||||

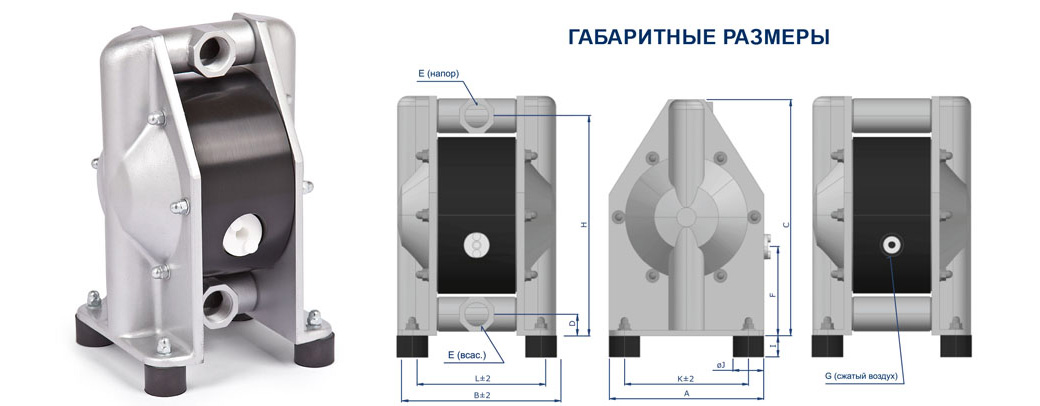

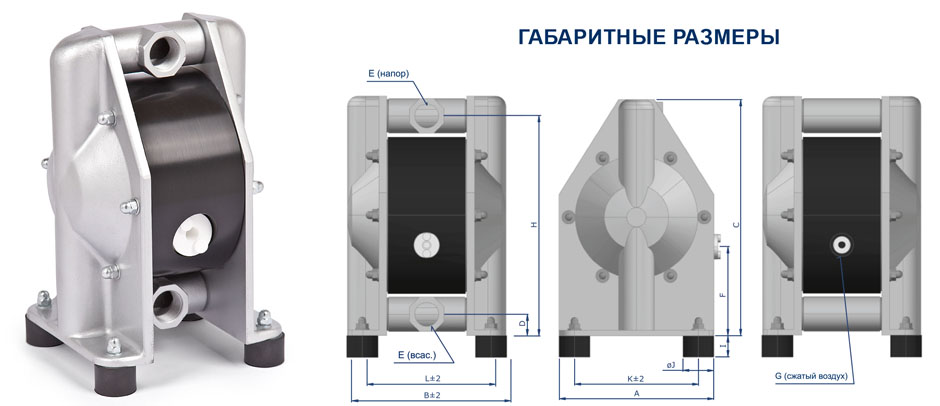

| A | B | C | D | E | F | G | H | I | ØJ | K | L | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DM 15/25 | 104 | 122 | 166 | 17 | G 1/2" | 85 | R 1/8" | 153 | 10 | 15 | 84 | 98 |
| DM 20/75 | 150 | 171 | 230 | 21 | G 3/4" | 84 | R 1/4" | 212 | 18 | 30 | 116 | 133 |
| DM 25/125 | 200 | 202 | 305 | 27 | G 1" | 115 | R 1/4" | 280 | 28 | 40 | 160 | 164 |
| DM 40/315 | 273 | 267 | 417 | 34 | G 1 1/2" | 110 | R 1/2" | 382 | 28 | 40 | 220 | 213 |
| DM 50/565 | 352 | 345 | 546 | 48 | G 2" | 165 | R 1/2" | 501 | 30 | 60 | 282 | 281 |
НАСОСЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ AISI 316, ИНДУСТРИАЛЬНАЯ ВЕРСИЯ
| 20/75 | 25/125 | 40/315 | 50/565 | 80/850 | |
|---|---|---|---|---|---|
| Максимальная производительность, л/мин | 75 | 125 | 315 | 565 | 850 |
| Макс. напор, бар | 8 | ||||
| Размер присоединений патрубков (внутр. резьба) | 3/4" | 1" | 1 1/2" | 2" | 3" |
| Размер штуцера сжатого воздуха (внутр. резьба) | R 1/4" | R 1/4" | R 1/2" | R 1/2" | R 3/4" |
| Высота всасывания всухую, м.в.с | 3.0 | 4.0 | 4.0 | 5.0 | 5.0 |
| Высота всасыв. под заливом, м.в.с. | 9 | ||||
| Макс. диаметр твердых частиц, мм | 4 | 7 | 10 | 12 | 15 |
| Макс. рабочая температура - NBR, EPDM, °C | 80 | ||||
| Макс. рабочая температура - PTFE, °C | 120 | 110 | |||
| Вес, кг | 9,5 | 14 | 31 | 70 | 97 |
| Материал корпуса | AISI 316 | ||||
| Материал мембран (диафрагм) | EPDM, NBR, TFM/PTFE | ||||
| Материал шариковых клапанов | EPDM, NBR, PTFE, AISI 316, PU | EPDM, NBR, PTFE | |||
| Материал уплотнительных колец | EPDM, NBR, PTFE, FPM | ||||

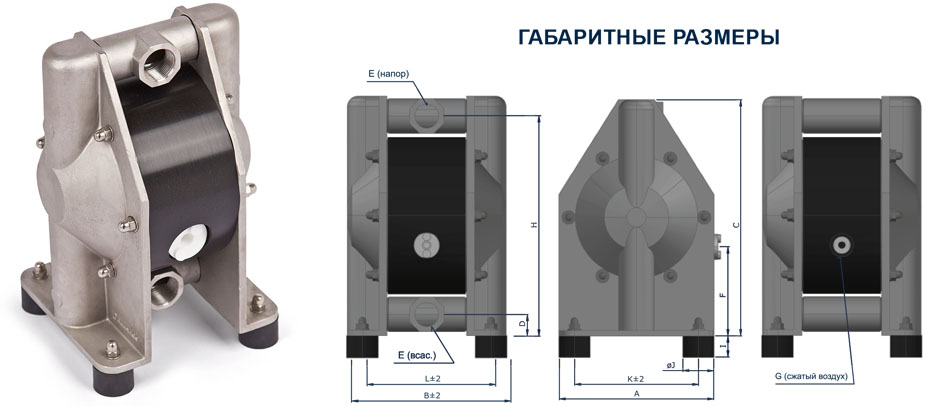

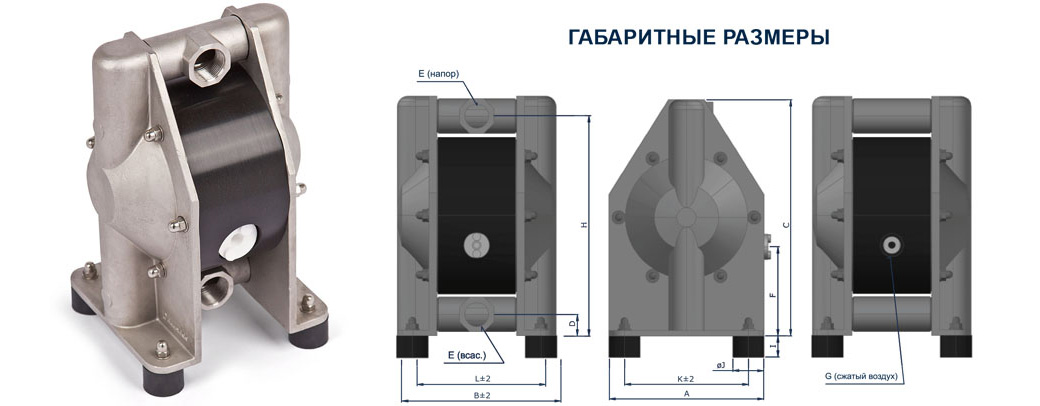

| A | B | C | D | E | F | G | H | I | ØJ | K | L | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DM 20/75 | 150 | 171 | 230 | 21 | G 3/4" | 86 | R 1/4" | 212 | 18 | 30 | 118 | 139 |
| DM 25/125 | 200 | 202 | 306 | 29 | G 1" | 117 | R 1/4" | 282 | 28 | 40 | 160 | 164 |
| DM 40/315 | 270 | 267 | 412 | 34 | G 1 1/2" | 110 | R 1/2" | 380 | 28 | 40 | 213 | 213 |
| DM 50/565 | 350 | 345 | 538 | 48 | G 2" | 165 | R 1/2" | 493 | 30 | 60 | 286 | 285 |
